一、參數匹配與場景合規

系統參數適配

必須確保所在電路的系統電壓≤400V AC（嚴禁用于 DC 電路或超壓 AC 電路），短路電流≤120kA 分?jǐn)嗄芰Γ苊獬鰳O限導致熔斷器爆裂、引發電弧事故；負載額定電流需≤100A，對電機、變壓器等感性負載，需預留 1.5-2.5 倍啟動電流裕量（如 100A 熔斷器適配≤40-67A 的感性負載額定電流），防止正常啟動時誤熔斷。

保護場景限定：該型號屬 GG/GL 類通用保護熔斷器，僅適用于電纜、配電線路及非頻繁啟動設備的保護，不可單獨用于電機過載保護（需搭配電機保護繼電器），也不可用于易燃易爆環境（如化工車間防爆區域需選用專用防爆型熔斷器）。

上下級保護配合

與上下級熔斷器或斷路器配合時，需滿足 “選擇性保護" 要求：上級保護裝置的額定電流應≥本級 100A，分?jǐn)嗄芰Α荼炯?120kA，且動作時間差≥0.1s，確保故障發生時本級熔斷器先熔斷，避免上級保護誤動作導致大面積停電。

二、安裝操作規范

安裝前準備

安全前置：切斷上級電源，用驗電器確認電路無電壓后，佩戴絕緣手套、護目鏡及絕緣鞋，準備絕緣扳手、扭矩螺絲刀等專用工具，清理安裝區域粉塵、油污，防止短路或觸電。

配件合規：必須選用伊頓原廠 NH 型熔座（如 EBF 系列立式熔絲軌）及適配接線端子，嚴禁混用其他品牌或規格熔座（如 NH00 規格熔座）；檢查熔座端子無氧化、變形，絕緣外殼無破損，確保接觸性能與絕緣性能達標。

安裝步驟要求

熔座固定：將熔座安裝在配電柜體指定位置，螺栓緊固扭矩控制在 1.8-2.5N?m（參照伊頓原廠標準），過松易導致接觸不良、過熱，過緊可能損壞熔座螺紋。

熔斷器安裝：手持熔斷器兩端絕緣部分，平穩插入熔座，確保端子貼合（無松動、歪斜），若熔座帶鎖定卡扣，需扣緊鎖定裝置，防止振動環境中脫落；禁止觸碰熔斷器金屬端子，避免殘留指紋導致氧化。

導線連接：選用截面積≥16mm2 的多股銅線（或≥25mm2 的鋁線），剝線長度 5-7mm（露出導線芯且不傷及絕緣層），接入熔座進出線端子，螺栓緊固扭矩 1.5-2.0N?m，接線后檢查導線無交叉、無觸碰柜體金屬部分，確保電氣間隙≥12mm、爬電距離≥15mm（符合 IEC 60269 標準）。

三、運行監測規范

日常監測要求

定期檢查：每周通過柜體觀察窗查看熔斷器狀態，若帶熔斷指示功能（如紅色彈出標識），需確認指示正常；用紅外測溫儀檢測熔斷器及端子溫升，正常運行時溫升≤60℃（環境溫度 25℃時），溫升超 70℃需立即停機排查（可能為負載過載、端子氧化或熔斷器老化）。

參數監控：結合配電系統電流表、電壓表，實時監測電路電流（≤100A）、電壓（380V±10%），避免長期過載（電流超 100A 持續 10 分鐘以上）或過壓（電壓超 440V）導致熔斷器提前老化。

特殊場景監測

波動場景：電機啟動、設備切換時，加強監測（啟動后 10 分鐘內每 2 分鐘記錄 1 次電流），確認熔斷器無因沖擊電流誤動作；若電流波動頻繁，需評估是否需更換更高分?jǐn)嗄芰π吞枴?/p>

惡劣環境：潮濕（濕度＞85%）、多粉塵或腐蝕性環境中，每 3 天檢查 1 次熔斷器外殼及熔座絕緣狀態，必要時加裝防塵罩、除濕裝置，防止絕緣性能下降。

四、熔斷后更換與維護規范

熔斷處理流程

故障排查：熔斷器熔斷后，先切斷上級電源，用萬用表檢測電路絕緣電阻（正?！?.5MΩ），排查短路故障；通過電流表檢測負載電流，確認無過載問題，排除故障后方可更換，禁止未排查故障直接更換。

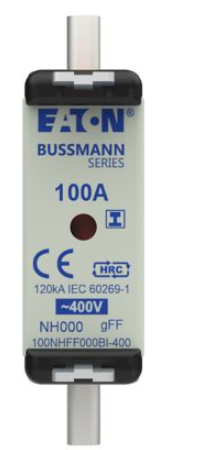

更換操作：用絕緣夾鉗取出熔斷的熔斷器，檢查熔座內部無燒蝕、炭化痕跡，若端子氧化，用細砂紙（粒度 400 目以上）輕輕打磨氧化層，再用酒精擦拭清潔；更換新的 100NHG000B1-400 熔斷器（型號、參數與原熔斷器一致，禁止用 100NHG000B-250 等其他電壓規格替代），安裝步驟同 “安裝操作規范"，更換后空載測試熔座兩端電壓（正常為 380V 左右），再逐步投入負載，觀察 30 分鐘無異常后正常運行。

定期維護規范

半年維護：斷電后取出熔斷器，檢查外殼無裂紋、熔體無變形或氧化；清潔熔座端子（用酒精擦拭），緊固所有螺栓（重新按規定扭矩緊固）；對潮濕環境中的熔斷器，在端子表面涂抹薄層電力復合脂（防氧化），提升接觸性能。

壽命管理：參考伊頓原廠建議，該熔斷器使用壽命不超過 5 年（即使未熔斷），超過年限需強制更換，避免絕緣老化、熔體性能下降導致保護失效；更換時記錄使用時長、運行環境，建立維護檔案。

五、安全與合規禁忌

禁止違規操作

嚴禁在通電狀態下插拔熔斷器、觸摸端子或拆卸外殼；嚴禁短接熔斷器兩端（規避保護功能）；嚴禁用導線直接替代熔斷器，防止電路失去保護引發設備燒毀或火災。

合規要求

操作資質：安裝、更換及維護必須由持《特種作業操作證（電工）》的人員執行，嚴禁無證操作。

標準遵循：全程符合 IEC 60269（熔斷器通用標準）、GB 13539（低壓熔斷器國家標準）及當?shù)仉姎獍踩?guī)范，操作記錄留存至少 3 年，以備合規檢查。

備用要求：若用于關鍵設備（如生產線主電路）保護，建議備用 2-3 只同型號熔斷器，確保故障時快速更換，減少停機時間。
